Geçiş Kontrol Sistemleri
|
Geçiş Kontrol Sistemleri
Geçiş kontrol sistemleri, kişilerin belirli alanlara erişimlerinin düzenlenmesini, zamana ve takvime bağlı olarak kontrol edilmesini sağlayan, kart okuyuculardan kontrol panellerine, butonlardan kilitlere, bariyerlerden turnikelere kadar bir çok donanımı ihtiva edebilen bütünleşik bir yapıdır.
Geçiş kontrol sisteminde temel obje insan gibi gözükse de, hayvan takip sistemleri, sevkiyat otomasyonu, ürün ve prosess yönetimine entegre edilen geçiş kontrol sistemlerinde objeler hayvanlar ve nesnelerdir. Geçiş kontrol sistemleri temelde fiziksel geçiş kontrolü düzenlemek için geliştirilmiştir. Yıllar evvel ilk şifreli geçiş kontrol cihazları ile bağlayan yolculuğu, günümüzde sofistike olarak bir çok bina içi sistem ile entegre olmuş, sadece fiziksel geçiş kontrol değil PC ortamında veya internette çeşitli erişim seviyelerinin kontrol edildiği bir yapıya bürünmüştür. |
  |
  |
Teknoloji gelişmeler, dijital dönüşüm, salgın, terör ve hatta sosyo-politik gelişmeler günümüzde Geçiş Kontrol Sistemleri'ne yön vermekte, arge ve ürün geliştirme süreçlerini etkilemektedir.
SİSTEMİN GENEL BİLEŞENLERİ Temelde bir Geçiş Kontrol Sistemi aşağıdaki donanımlardan oluşur; 1. RFID Yaklaşım Kartları 2. Kart/Şifre Okuyucular / Biometrik Tanımlama Cihazları 3. IP Tabanlı Geçiş Kontrol Panelleri 4. IP Tabanlı Stand-Alone/Online Entegre Kart Okuyucular 5. Elektrikli ve Elektromanyetik Kilitler 6. Butonlar 7. Kapı Sensörleri (Manyetik kontaklar) 8. Turnikeler 9. Yazılım |
|
SİSTEMİN GENEL BİLEŞENLERİ
1. Yaklaşım Kartları
Günümüzde 2 ana frekansta RFID yaklaşım kartı bulunmaktadır. 125 Khz ve 13,56 Mhz. Bu frekanslarda çalışan kartlar için bir çok çalışma standardı tanımlanan bir çok standart geliştirilmiştir. ISO-11784 ve 11785 (125 Khz proximity kartlar için), ISO-14443 A/B, ISO-15693 (13,56 Mhz kartlar için).
Sektörde gelen olarak 125 Khz kartlar Proximity, 13,56 Mhz kartlar ise Mifare (NXP firmasının ticari bir markası) olarak tanınmaktadır. |
  |
  |

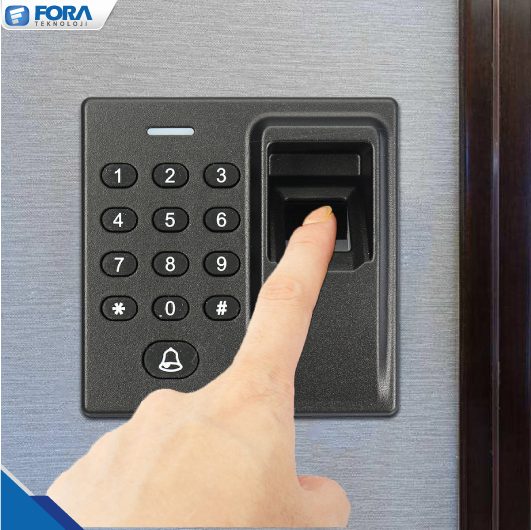

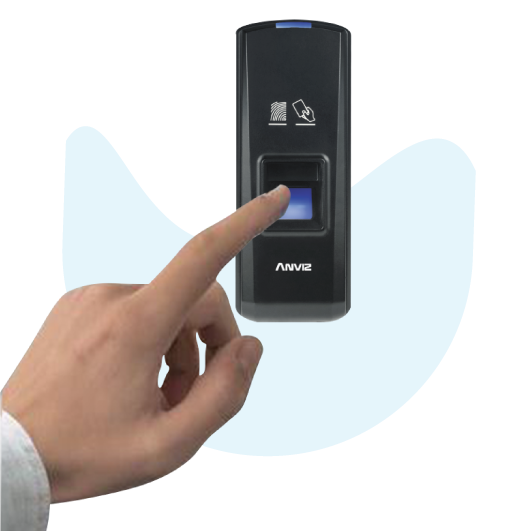

2. Kart / Şifre Okuyucular
Geçiş Kontrol Sisteminde kullanıcının sisteme geçiş talebini verdiği ilk erişim noktasıdır. Kullanıcı taşıdığı kartı göstererek veya şifresini tuşlayarak, ID numarası (26, 32 bitlik veya daha uzun bir sayısal değer) Geçiş Kontrol Paneline iletmiş olur. Kart/ şifre okuyular ile Geçiş Kontrol Panelleri arasında günümüzde yaygın olarak Wiegand iletişim protokolü kullanılır. Wiegand protokolü, 26 bit, 34 bit, 44 bit, 47 bit ve 64 bit gibi farklı varyasyonlarla geliştirilmiş ve yüksek değerli kullanıcı ID numaralarının kontrol paneline iletilmesine imkan sağlanmıştır. Ayrıca eşlik kontrol bitleri ile veri güvenliği de sağlanabilmektedir. |
|
Wiegand protokolü kullanımı ve entegrasyonu çok kolaydır. Ancak en önemli dezavantajları elektriksel gürültüye karşı çok hassa olup etkilenmeleri (diferansiyel ve dengeli bir veri iletimi sağlamaz) ve iletim mesafelerinin 100-150 metre ile sınırlı olmalarıdır. Gerçi ürettiğimiz MaviSoft MS-1005 EM ve MF modellerinde 200 metrelere kadar sorunsuz iletişim sağlanmasına rağmen, daha uzak noktalarda RS-485 altyapısı öne çıkmaktadır. RS-485 protokolü ile iletilen ID numaraları Geçiş kontrol panelinin içerisinde RS-485 - Wegand Çeviriciler ile (TAIGU CR-284W modelimiz) Wiegand veri yapısına çevrilmektedir.
Wiegand protokolüne alternatif olarak Data&Clock, RS-485 de kullanılmaktadır. Gelişen teknolojiler yeni iletişim ortamlarının da ortaya çıkmasını sağlayacaktır. Sadace donanamsal bir protokol değil, aynen Ethernet/TCP protokolü gibi RS-485 iletişim arabirimi üzerinde software stack kullanan OSDP (Open Supervised Device Protocol) geliştirilmiştir. Yakında bir çok kontrol panelinde ve kart okuyucularda bu protokol ile hem mesafe hem de veri güvenliği açısından önemli yenilikler beklenmektedir. FORA Teknoloji de OSDP uyumlu cihaz geliştirme çalışmalarını ArGe biriminde sürdürmektedir. |
  |
  |

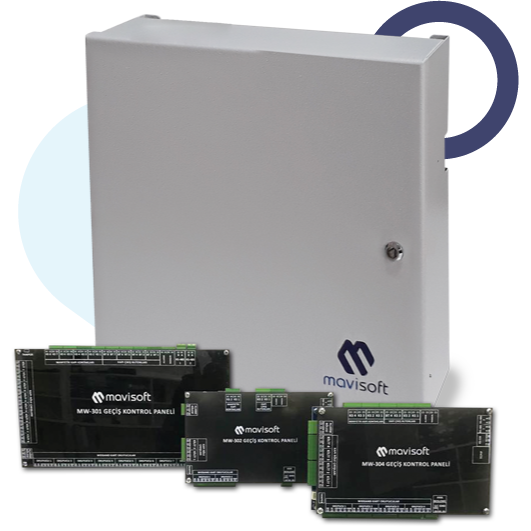

3. IP Tabanlı Geçiş Kontrol Panelleri
Geçiş Kontrol Paneli, geçiş kontrol sistemlerinde, geçiş taleplerini toplama, değerlendirme, geçiş kontrol algoritmalarını uygulama, zaman bazlı kontrol yönetimini sağlama gibi işlevleri gerçekleştirmesi ve sonuç bazlı kapı işlemlerini (açma/kapama ve tetikleme) gerçekleştirmesi gibi işlevleri ile adeta sistemin ana beyin olarak karşımıza çıkmaktadır. Geçiş Kontrol Panellerinde genelde aşağıdaki arabirimler bulunmaktadır; - Kendisine bağlı kart/şifre/biometrik okuyucuların bağlandığı giriş portları (Wiegand 26/34/64, RS-485, Data&Clock seçenekleri olabilir, Aşırı gerilim koruması gerekmektedir) |
|
- Çıkış Butonları / Kapı Sensörleri / Alarm Girişlerinin bağlandığı dijital giriş birimleri (Optik izolasyon ve aşırı gerilim koruma çok önemlidir)
- Turnike çıkışları ve alarm işlemleri için röle çıkışları; (en az 3A switch akımı sağlanmalı ve NO/NC çıkış yapısı bulunmalıdır) - RS-232/RS-485 Portlar; Asansör Kat yetkilendirme sistemi, Alarm Röle Çıkış Kartlarının ve diğer genişleme donanımlarının bağlanabileceği portlar - Ethernet/TCPIP Port; Panele bilgisayar arası ve paneller arası haberleşme - Güç Birimi; Gelişmiş, UPS fonksiyonlu, aşırı yük ve kısa devre korumalı güç kaynağı. - 12V/7Ah Batarya |
  |
  |
Geçiş Kontrol Panellerinde aşağıdaki performans&teknoloji ve fonksiyonel kriterler dikkate alınmalıdır.
Kullanıcı Kapasitesi ve Değerlendirme Hızı; MaviSoft MW-301/302/304 model panellerde standart 100.000 kullanıcı bulunmaktadır. Bu sayı opsiyonel olarak 1.000.000'a çıkarılabilir. Geçiş Kontrol Grubu Kapasitesi; Kullanıcılara grup bazlı farklı geçiş kontrol algoritmaları uygulanabilmelidir. Mavisoft markalı panellerde 2000 (arttırılabilir) geçiş kontrol kullanıcı grubu kullanılabilir. Zaman Bölge Seçenekleri; Panellerimizde birbirinden bağımsız 255 zaman bölgesi yönetilebilir. İki tarih/saat arası, çoklu saat, haftalık plan ve saat sınırları, aylık plan, gün içinde 6 zaman dilimi vb bir çok zaman kontrol seçeneği Mavisoft panellerde kullanılabilir. |
Lokal/Global Antipassback; Bir kullanıcının girmediği bir alandan çıkamaması, çıkmadığı bir alana girememesi olarak tanımlanan Antipassback kavramı geçiş kontrol sistemlerinin vazgeçilmezidir. Mavisoft panellerde PC'den bağımsız da uygulanabilem bu sistem özellikle kamu ve üst düzey güvenlik gerektiren projelerde karşımıza çıkar
Lokal Interlock; Bu teknik ise güvenli koridor sağlanması amaçlanır. Bazen güvenlik kaygıları, bazen de hijyen kontrolü için karşımıza çıkar. Temelde bir koridorun başındaki ve sonundaki kapılardan birisi açık ise diğer kapının kesinlikle açılmaması esasına dayanır. Özellikle cezaevleri, hastaneler, hijyen gerektiren kimyasal/yarıiletken üretim tesisleri gibi projelerde talep edilebilir. MaviSoft paneller çok gelişmiş ve sahada bir çok projede yaygın olarak kullanılan Lokal Interlock altyapısına sahiptir.
Global Interlock; Firmamızın sektöre sunduğu yeni bir yaklaşım olan Global Interlock, belirli bir kapı grubunda herhangi bir kapının açık kalması durumunda, eşleştirilen diğer bir kapı grubununa ait hiç bir kapının açılamaması anlamına gelmektedir. Yüksek adetlerde kapı bulunan ve birden fazla geçiş kontrol paneli ile kontor edilen hijyen koridorlarında, hastaneler, cezaevleri gibi projelerde kullanılabilen yeni nesil bir kontrol tekniğidir.
Sıralı Geçiş Fonksiyonu; Bu fonksiyon bir kapı grubuna ait tüm kapıların ana kapı açılmadan açılmamasını sağlar. Örneğin, muhasebe departmanına ait kapılar muhasebenin olduğu kat ana giriş kapısı açılmadan açılmayacaktır gibi. MaviSoft Geçiş Kontrol Panelleri'nde bu özellik standart olarak sunulur.
Çoklu Onay Mekanizması; Bazı noktalarda çok yüksek güvenlik gerekir ve tek bir kullanıcının erişimi ile kapı açılmaz. Birden fazla kullanıcının peş peşe kartını okutması veya şifresini girmesini müteakip erişim sağlanır. Çoklu Onay Mekanizması olarak isimlendirilen bu mekanizma MaviSoft panellerde 6 kullanıcı seviyesine kadar uygulanabilmektedir.
Lokal/Global Kapasite Kontrolü; Geçiş kontrol panelleri kendi içerisinde belirli kapı bölgelerinin veya global bazda (birden fazla panel) kapasite kontrolünü yapabilmesi gerekmektedir. Özellikle salgın (Covid-19) dönemlerinde çalışma alanlarında insan yoğunluğunu azaltmak, otopark gibi alanlarda araç kapasitesini sınırlı tutmak için kullanılır. Ürettiğimiz geçiş kontrol panelleri dahili 8 bağımsız lokal bölgenin kapasitesini yönetebilir, kapasite dolduğunda erişim kısıtlanır ve uyarı röleleri tetiklenir. Global ölçekte de (paneller arası) bu uygulama yapılabilir.
Lokal/Global Giriş Sayısı Kontrolü; Bir yemekhane veya fitness merkezlerinde en çok aranan özellik geçiş sayısı kontorlüdür. Günlük, aylık, iki tarih veya iki saat arası seçeneklerde geçiş sayısı kontrol edilebilmelidir. Bu özellik stand-alone olarak MaviSoft panellerimizde sunulmaktadır.
Lokal Interlock; Bu teknik ise güvenli koridor sağlanması amaçlanır. Bazen güvenlik kaygıları, bazen de hijyen kontrolü için karşımıza çıkar. Temelde bir koridorun başındaki ve sonundaki kapılardan birisi açık ise diğer kapının kesinlikle açılmaması esasına dayanır. Özellikle cezaevleri, hastaneler, hijyen gerektiren kimyasal/yarıiletken üretim tesisleri gibi projelerde talep edilebilir. MaviSoft paneller çok gelişmiş ve sahada bir çok projede yaygın olarak kullanılan Lokal Interlock altyapısına sahiptir.
Global Interlock; Firmamızın sektöre sunduğu yeni bir yaklaşım olan Global Interlock, belirli bir kapı grubunda herhangi bir kapının açık kalması durumunda, eşleştirilen diğer bir kapı grubununa ait hiç bir kapının açılamaması anlamına gelmektedir. Yüksek adetlerde kapı bulunan ve birden fazla geçiş kontrol paneli ile kontor edilen hijyen koridorlarında, hastaneler, cezaevleri gibi projelerde kullanılabilen yeni nesil bir kontrol tekniğidir.
Sıralı Geçiş Fonksiyonu; Bu fonksiyon bir kapı grubuna ait tüm kapıların ana kapı açılmadan açılmamasını sağlar. Örneğin, muhasebe departmanına ait kapılar muhasebenin olduğu kat ana giriş kapısı açılmadan açılmayacaktır gibi. MaviSoft Geçiş Kontrol Panelleri'nde bu özellik standart olarak sunulur.
Çoklu Onay Mekanizması; Bazı noktalarda çok yüksek güvenlik gerekir ve tek bir kullanıcının erişimi ile kapı açılmaz. Birden fazla kullanıcının peş peşe kartını okutması veya şifresini girmesini müteakip erişim sağlanır. Çoklu Onay Mekanizması olarak isimlendirilen bu mekanizma MaviSoft panellerde 6 kullanıcı seviyesine kadar uygulanabilmektedir.
Lokal/Global Kapasite Kontrolü; Geçiş kontrol panelleri kendi içerisinde belirli kapı bölgelerinin veya global bazda (birden fazla panel) kapasite kontrolünü yapabilmesi gerekmektedir. Özellikle salgın (Covid-19) dönemlerinde çalışma alanlarında insan yoğunluğunu azaltmak, otopark gibi alanlarda araç kapasitesini sınırlı tutmak için kullanılır. Ürettiğimiz geçiş kontrol panelleri dahili 8 bağımsız lokal bölgenin kapasitesini yönetebilir, kapasite dolduğunda erişim kısıtlanır ve uyarı röleleri tetiklenir. Global ölçekte de (paneller arası) bu uygulama yapılabilir.
Lokal/Global Giriş Sayısı Kontrolü; Bir yemekhane veya fitness merkezlerinde en çok aranan özellik geçiş sayısı kontorlüdür. Günlük, aylık, iki tarih veya iki saat arası seçeneklerde geçiş sayısı kontrol edilebilmelidir. Bu özellik stand-alone olarak MaviSoft panellerimizde sunulmaktadır.

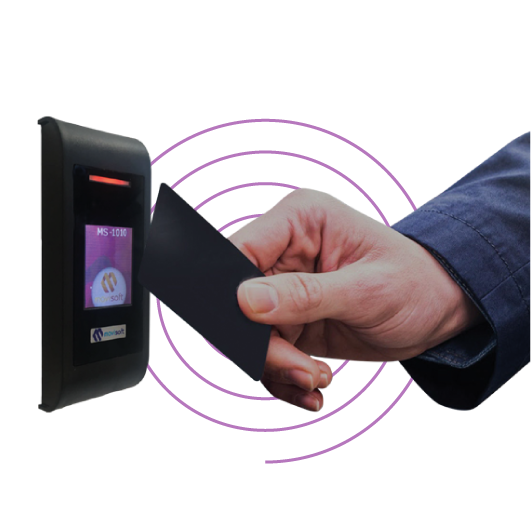

4. IP Tabanlı Stand-Alone/Online Geçiş Kontrol Cihazı
Geçiş kontrol sistemlerinde, kontrol panelleri ile benzer özellikleri sağlayan IP tabanlı stand-alone/online çalışabilen kontrol cihazları kullanılır.
Tek okuyucuya sahip bir geçiş kontrol paneli gibi davranan bu cihazlar, TFT LCD ekrana sahip 125 Khz/13,56 Mhz frekansında kartları okuyabilen cihazlardır.
Genellikle ana girişlerde (Personel Devam Kontrol Sistemi, PDKS verilerini almak için), yemekhane kapılarında, depo girişlerinde ve mesaj gösterebilme özelliği sayesinde kullanıcı ile etkileşimli noktalarda tercih edilirler.
MavSoft MS-1010 serisi cihazlarımız, projelerde geçiş kontrol panellerimizle birlikte kullanılabilen IP Tabanlı, TFT LCD ekran, 2 röle çıkışı, 2 ad giriş birimi, RS-485 port özelliklerine sahip cihazlardır.
Tek okuyucuya sahip bir geçiş kontrol paneli gibi davranan bu cihazlar, TFT LCD ekrana sahip 125 Khz/13,56 Mhz frekansında kartları okuyabilen cihazlardır.
Genellikle ana girişlerde (Personel Devam Kontrol Sistemi, PDKS verilerini almak için), yemekhane kapılarında, depo girişlerinde ve mesaj gösterebilme özelliği sayesinde kullanıcı ile etkileşimli noktalarda tercih edilirler.
MavSoft MS-1010 serisi cihazlarımız, projelerde geçiş kontrol panellerimizle birlikte kullanılabilen IP Tabanlı, TFT LCD ekran, 2 röle çıkışı, 2 ad giriş birimi, RS-485 port özelliklerine sahip cihazlardır.
5. Elektrikli ve Elektromanyetik Kilitler
Geçiş kontrol sistemlerinde temelde 3 sınıf elektrikli kilit karşımıza çıkar.
- Elektrikli Kilit Karşılığı (Strike veya Basaç Kilit); Fail Safe (elektrik yokken açık) ve Fail Secure (elektrik yokken kilitli) modelleri bulunmaktadır. Genelde 250-300 kg ve üzerinde bir tutuş gücü sunarlar. Bazı modellerinde kapı durumunun izlenebileceği açık/kapalı kontak çıkışları bulunmaktadır.
Bunun dışında latch (tutucu) bulunan modellerde kapı açıldıktan kapı itilene kadar açık kalmasını sağlayan mekanizmalar bulunmaktadır. Ancak profesyonel geçiş kontrol sistemlerinde tercih edilmezler.
Geçiş kontrol sistemlerinde en çok tercih edilen model Fail Safe modeldir.
Detay bilgi için TAIGU Elektrikli Kilitler sayfamızı ziyaret edebilirsiniz.
- Elektrikli Kilit Karşılığı (Strike veya Basaç Kilit); Fail Safe (elektrik yokken açık) ve Fail Secure (elektrik yokken kilitli) modelleri bulunmaktadır. Genelde 250-300 kg ve üzerinde bir tutuş gücü sunarlar. Bazı modellerinde kapı durumunun izlenebileceği açık/kapalı kontak çıkışları bulunmaktadır.
Bunun dışında latch (tutucu) bulunan modellerde kapı açıldıktan kapı itilene kadar açık kalmasını sağlayan mekanizmalar bulunmaktadır. Ancak profesyonel geçiş kontrol sistemlerinde tercih edilmezler.
Geçiş kontrol sistemlerinde en çok tercih edilen model Fail Safe modeldir.
Detay bilgi için TAIGU Elektrikli Kilitler sayfamızı ziyaret edebilirsiniz.
6. Çıkış Butonları
Geçiş kontrol sistemlerinde genelde çıkış yönünde kullanılırlar. Bununla birlikte hijyen noktalarında (hastaneler gibi) yaklaşım butonları (no-touch) kullanımı yaygındır.
Çıkış butonları NO/NC seçenekleri ile sunulur. Doğrudan kilitle kullanılması durumunda manyetik,sürgülü kilitler ve fail safe basaj kilitlere NC çıkışı bağlanır. NO çıkışı ise genelde geçiş kontrol paneli girişlerinde kullanılır.
Çıkış butonları NO/NC seçenekleri ile sunulur. Doğrudan kilitle kullanılması durumunda manyetik,sürgülü kilitler ve fail safe basaj kilitlere NC çıkışı bağlanır. NO çıkışı ise genelde geçiş kontrol paneli girişlerinde kullanılır.
7. Kapı Sensörleri (Manyetik kontaklar)
Mayetik kontak sabit bir mıknatısın, alıcı taraftaki zıt muknatısı çekme gücü kullanarak bir bir switchin pozisyonunu değiştirmesi mekanizması ile çalışır. İki kısımdan oluşur, mıknatıs ve manyetik switch.
Sektörde metal/plastik dış kılıflı, silindirik (kapıya gömme) ve yüzey montaj tipli seçenekler bulunmaktadır.
Mıknatıs kısmı kapının hareketli kanadına monte edilir. Sabit taraftaki switch ise sabit mıknatısın konumuna göre çıkış verir.
Manyetik kontakların kapı sensörü olarak kullanımındaki temel güvenlik zaafiyeti sabotaj korkusudur. Harici diğer bir mıknatıs ile sabotaj kolaylıkla yapılabilir.
Bir kapının açık olup olmadığının kontrolü standart bir binanın geçiş kontrolünde sıradan bir durum iken, bir cezaevi koğuşunun kapısının açık kapalı olduğunun kontrolü ise mahkum emniyeti açısından hayati bir konudur.
Bu sebeple cezaevlerinde sabotaja dirençli özel manyetik kontaklar kullanılır. Bu kontaklar harici mıknatısla yapılan bir sabotaj girişiminde alternatif bir pulse çıkış verir. Bu çıkış kontrol panellerindeki alarm girişlerine bağlanarak alarm tetiklenmesi sağlanır.
Manyetik kontak modellerimizle ilgili detaylı bilgi için ilgili sayfamızı ziyaret edebilirsiniz.
Sektörde metal/plastik dış kılıflı, silindirik (kapıya gömme) ve yüzey montaj tipli seçenekler bulunmaktadır.
Mıknatıs kısmı kapının hareketli kanadına monte edilir. Sabit taraftaki switch ise sabit mıknatısın konumuna göre çıkış verir.
Manyetik kontakların kapı sensörü olarak kullanımındaki temel güvenlik zaafiyeti sabotaj korkusudur. Harici diğer bir mıknatıs ile sabotaj kolaylıkla yapılabilir.
Bir kapının açık olup olmadığının kontrolü standart bir binanın geçiş kontrolünde sıradan bir durum iken, bir cezaevi koğuşunun kapısının açık kapalı olduğunun kontrolü ise mahkum emniyeti açısından hayati bir konudur.
Bu sebeple cezaevlerinde sabotaja dirençli özel manyetik kontaklar kullanılır. Bu kontaklar harici mıknatısla yapılan bir sabotaj girişiminde alternatif bir pulse çıkış verir. Bu çıkış kontrol panellerindeki alarm girişlerine bağlanarak alarm tetiklenmesi sağlanır.
Manyetik kontak modellerimizle ilgili detaylı bilgi için ilgili sayfamızı ziyaret edebilirsiniz.
8. Turnikeler
Turnikeler bina geçiş kontrol sistemlerinin vazgeçilmez unsurlarıdır. Standart tripod turnikeler, boy turnikeler, hızlı geçiş turnikeleri, engelli geçiş turnikeleri, motorize VIP turnikeler vb model seçenekleri bulunmaktadır
Detaylı bilgi için Turnikeler sayfamızı ziyaret edebilirsiniz.
Detaylı bilgi için Turnikeler sayfamızı ziyaret edebilirsiniz.
9. Yazılım
Sektörde WEB tabanlı veya masaüstü yazılım çözümleri bulunmaktadır. Yazılımların kullanıcı dostu bir ara yüze sahip olması, çalışma performansı, güçlü bir veritabanına sahip olması (MS SQL Server gibi), geniş raporlama seçenekleri öne çıkan özellikleridir. Firmamızın gelişmiş WEB tabanlı ve masaüstü geçiş kontrol yazılım çözümleri bulunmaktadır.
ENTEGRASYON
Günümüzde Geçiş Kontrol Sistemlerinin en önemli özelliklerinden biri de diğer güvenlik sistemleri ile entegrasyonudur. Binalarda kurulan Yangın, CCTV, Hırsız alarm, Hastane Acil Durum, Hemşire Çağrı vb sistemlerle entegre çalışması, alarm durumlarında bu sistemlerle etkileşimli çalışma çok önemli bir ihtiyaçtır.
CCTV Entegrasyon; Geçiş kontrol sisteminde oluşan bir alarmın (kapı veya kullanıcı bazlı alarmlar) ilgili kameranın canlı görüntüsünü ekrana getirmek, kayıtlı görüntüyü playback ile izlemek, resim çekmek, PTZ özellikli kamera ise alarmın olduğu kapıya çevirim zoom yapmak en temel CCTV entegrasyon özellikleridir.
Yangın Alarm Entegrasyonu; Bir binada yangın olduğunda geçiş kontrol sisteminin hangi kapıları açıp, hangi kapıları kapatacağına ilişkin işlemlerin yapılması bu entegrasyon tipinin konusudur. Yangın panelleri ile IO bazlı entegrasyon kurulabileceği gibi yangın kontrol panelleri ile TCPIP, modbus, RS-232/485 gibi iletişim protoklleri ile doğrudan entegrasyon sağlanabilir.
Hastane Acil Durum Kod Sistemi Entegrasyonu; Hastanelerde acil durumlarda mavi, kırmızı, pembe, beyaz ve yeşil kod uygulamaları bulunmaktadır. Bu kodlardan biri uygulandığında kodun tanımına göre geçiş kontrol sisteminin ilgili kapıları veya asansörleri sadece yetkili kişilerin kullanımına açması sağlanmalıdır.
Bunun dışında bir çok entegrasyon tanımı yapılabilir. Tartım istasyonlarında kantar entegrasyonu, aydınlatma sistemi entegrasyonu, HVAC (ısıtma, ventilasyon ve iklimlendirme) sistemleri vb bunlardan bazılarıdır.
CCTV Entegrasyon; Geçiş kontrol sisteminde oluşan bir alarmın (kapı veya kullanıcı bazlı alarmlar) ilgili kameranın canlı görüntüsünü ekrana getirmek, kayıtlı görüntüyü playback ile izlemek, resim çekmek, PTZ özellikli kamera ise alarmın olduğu kapıya çevirim zoom yapmak en temel CCTV entegrasyon özellikleridir.
Yangın Alarm Entegrasyonu; Bir binada yangın olduğunda geçiş kontrol sisteminin hangi kapıları açıp, hangi kapıları kapatacağına ilişkin işlemlerin yapılması bu entegrasyon tipinin konusudur. Yangın panelleri ile IO bazlı entegrasyon kurulabileceği gibi yangın kontrol panelleri ile TCPIP, modbus, RS-232/485 gibi iletişim protoklleri ile doğrudan entegrasyon sağlanabilir.
Hastane Acil Durum Kod Sistemi Entegrasyonu; Hastanelerde acil durumlarda mavi, kırmızı, pembe, beyaz ve yeşil kod uygulamaları bulunmaktadır. Bu kodlardan biri uygulandığında kodun tanımına göre geçiş kontrol sisteminin ilgili kapıları veya asansörleri sadece yetkili kişilerin kullanımına açması sağlanmalıdır.
Bunun dışında bir çok entegrasyon tanımı yapılabilir. Tartım istasyonlarında kantar entegrasyonu, aydınlatma sistemi entegrasyonu, HVAC (ısıtma, ventilasyon ve iklimlendirme) sistemleri vb bunlardan bazılarıdır.

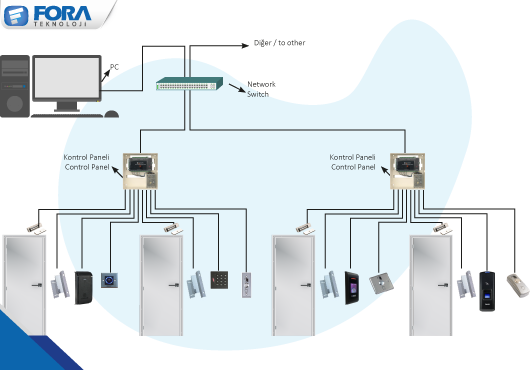

TOPOLOJİ ve KABLOLAMA
Bir geçiş kontrol sisteminin çalışma performansını etkileyen en önemli konulardan biri de sitemin topolojisinin doğru tasarlanması ve bağlantıların sıhhatli bir şekilde yapılmasıdır.
Geçiş kontrol sistemleri IP tabanlı sistemlerdir. İyi bir ağ altyapısı performansını olumlu yönde doğrudan etkilemektedir.
Kullanılan kabloların standartlara uygun olarak seçilmesi gerekir.
Wiegand Okuyucu ile Kontrol Paneli Arasında: 0,35 mm ve üzeri kesitlerde iletim kabloları kullanılmalıdır. Wiegand sinyallerin iletiminde elektriksel gürültülere karşı ekranlı kablolar tercih edilmelidir.
Kilit Çıkışları; Paneller ile elektrikli/elektromanyetik kilitler arasında 0,75mm ve üzeri kesit kabloların tercih edilmesini öneriyoruz. Genelde DV12 ile çalışan bu kilitlerin besleme voltaj seviyelerinin kablo mesafesine bağlı olarak düşmemesi gerekir. Aksi durumda kilit performans sorunları yaşanır.
Birbirine yakın Wiegand okuyucular gruplanmalı ve tek panelde toplanmalıdır. Çok uzun Wiegand kablo kullanımından uzak durulmalıdır. 150m'den uzak Wiegand okuyucu montajlarında RS-485 dönüştürücüler kullanılmalıdır.
Geçiş kontrol sistemleri IP tabanlı sistemlerdir. İyi bir ağ altyapısı performansını olumlu yönde doğrudan etkilemektedir.
Kullanılan kabloların standartlara uygun olarak seçilmesi gerekir.
Wiegand Okuyucu ile Kontrol Paneli Arasında: 0,35 mm ve üzeri kesitlerde iletim kabloları kullanılmalıdır. Wiegand sinyallerin iletiminde elektriksel gürültülere karşı ekranlı kablolar tercih edilmelidir.
Kilit Çıkışları; Paneller ile elektrikli/elektromanyetik kilitler arasında 0,75mm ve üzeri kesit kabloların tercih edilmesini öneriyoruz. Genelde DV12 ile çalışan bu kilitlerin besleme voltaj seviyelerinin kablo mesafesine bağlı olarak düşmemesi gerekir. Aksi durumda kilit performans sorunları yaşanır.
Birbirine yakın Wiegand okuyucular gruplanmalı ve tek panelde toplanmalıdır. Çok uzun Wiegand kablo kullanımından uzak durulmalıdır. 150m'den uzak Wiegand okuyucu montajlarında RS-485 dönüştürücüler kullanılmalıdır.
